重荷重用プレスキャスター Ⅳ 高反発ウレタン車輪 (手押し台車用)

トップキャスター >重荷重用プレスキャスター Ⅳ 高反発ウレタン車輪 (手押し台車用)

重荷重用プレスキャスターⅣ 高反発ウレタン車輪(手押し台車用)

重荷重用高反発ウレタンキャスター

けん引キャスターの技術を応用した手押し台車用キャスターです。特に旋回機能を持つ自在金具は頑丈さが必要です。そこを徹底追求した製品です。


手押し台車用です。公道、乗用、農地など構内トレーラーなど手押し台車を超える運搬車へは対応しておりません。


旋回部はけん引用構造

標準の重荷重用キャスターと違います。

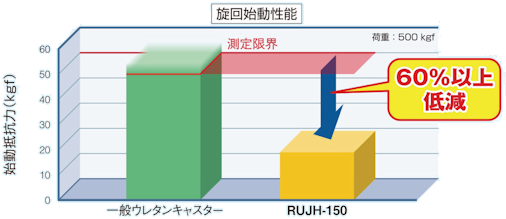

特徴として、自在金具旋回部には、上段にスラストベアリング、下段にテーパーローラーベアリングを内蔵し、重荷重下における円滑な旋回機能と耐磨耗性を長期にわたり安定させました。また車輪軸受部にはコマーシャルベアリングでなく、JIS規格ラジアルベアリングを採用しています。

車輪は1種1サイズのみ。

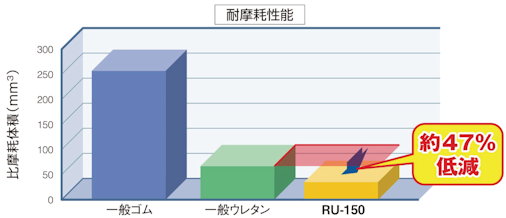

重荷重用、高反発ウレタン車輪RUは、ゴムの約1.5倍強の許容荷重があります。耐油性、耐摩耗性に優れ、機械加工工場等の使用に適しています。

車輪のサイズは150mmの一種類。

ストッパー付きの設定もあり。




※開発元の動画を掲載しております。

図面

重荷重用プレスキャスターⅣ 自在 / 自在ストッパー付



重荷重用プレスキャスターⅣ対応  固定



図面の説明(台車に取付けるのに重要な項目です)

許容荷重(最大荷重) キャスター選定には重要な項目です。安全にお使いいただいた時の1ヶ当たりの荷重の限度を示しています。
軸径 D 車輪の軸径で、車輪交換の時、適合車輪の確認する時に調べます。
車輪付高さ H' 地面からプレートまでの「キャスターの全高」です。この寸法で台車荷台までの高さが計算できます。
取付座 F1×F2 キャスターの取付面の寸法です。この寸法で台車側の取付プレートの寸法が決まります。()内は固定金具。
取付穴ピッチ P1×P2 ボルトで取付ける穴の間隔寸法です。台車側の取付穴位置が決まります。()内は固定金具。
取付穴径 d 穴径から判断して取り付けボルト及び穴あけ寸法を決定します。14mm
偏芯 E 車輪を旋回させるには偏芯が必要です。この値でキャスターの旋回範囲が計算できます。

 仕様・価格

自在キャスター

重荷重用プレスキャスター自在。旋回機能と車輪回転機能を持つキャスター。重荷重用はは旋回部に負荷がかかるため、頑丈な構造となっています。

ウレタン車輪(RU)型式は、RUJH-車輪外径

型式  車輪 許容荷重kg タイヤ巾 軸径 車輪付高さ 取付座 取付穴ピッチ 取付穴径 偏芯 価格 送料
区分
RUJH-150 RU150 500 50 20 198 120*120 90*90 11 50 ¥17,490
(税別¥15,900)
B
  R D H1 F1*F2 P1*P2 d E

単位はmmとなります。

自在(旋回)キャスター ストッパー付 型式 JHB-車輪外径

自在(旋回)キャスターストッパー付。優れた旋回を実現する自在金具と各材質車輪の組み合わせ。
ウレタン車輪(RU)

型式は、RUJHB-車輪外径

型式  車輪 許容荷重kg タイヤ巾 軸径 車輪付高さ 取付座 取付穴ピッチ 取付穴径 偏芯 価格 送料
区分
RUJHB-150 RU150 500 50 20 198 120*120 90*90 11 50 ¥20,460
(税別¥18,600)
B
  R D H1 F1*F2 P1*P2 d E

単位はmmとなります。

固定キャスター 型式 KH-車輪外径

固定キャスター。直進性を実現する固定金具と各材質の車輪の組み合わせ。

型式は、RUKH-車輪外径

型式  車輪 許容荷重kg タイヤ巾 軸径 車輪付高さ 取付座 取付穴ピッチ 取付穴径 価格 送料
区分
RUKH-150 RU150 500 50 20 198 140*96 100*56 11 ¥14,740
(税別¥13,400)
B
  R D H1 F1*F2 P1*P2 d

単位はmmとなります。

重荷重用車輪 型式 車輪材質-車輪外径

車輪幅は中荷重用より広く、軸受けにはラジアルベアリングが圧入された車輪。

型式は、RU-車輪外径

型式 材質 ホイール 車輪径 許容荷重 ボス巾 タイヤ巾 軸径 単価 送料
区分
mm kg mm mm mm
RU-150 高反発
ウレタン
鋼板製 150 500 60 50 20 ¥13,860
(税別¥12,600)
B

型式の数字は、車輪外径(mm)となります。

・送料について、100φ40個まで1梱包、130φは20個まで1梱包、150φは16個まで1梱包
 200φは8個まで1梱包となります。
