静電気防止キャスター ウレタン車輪 クリーンルーム向け
台車用途で、電子部品運搬、クリーンルーム内の運搬、精密測定器運搬などに静電気対策をする必要があります。そこで接地するゴム等の車輪外皮の体積抵抗値を小さくし、静電気帯電防止します。また、金具、車輪ホイール部に耐腐食性を求めるならばステンレス製があります。
車輪の特性が決め手です。
ウレタン等の車輪外皮に、帯電防止材料を表面処理だけでなく、素材自体が均一に混入させています。磨耗しても性能は低下しません。さらに制電性より導電性をお求めになる場合は、導電性MCナイロン(MCD/MCDG)があります。但し、低床重荷重用キャスターのみとなります。
〇制電性ウレタン車輪の例：
仕様
| 車輪材質 | 特性 | 車輪サイズ | 車輪付金具型式 | 外観 |
|---|---|---|---|---|
| 制電性 ウレタン EUW  |
耐油性、耐摩耗性に優れているウレタンに制電性素材を使用。 | 75,100,130, 150,200 |
EUWJ(自在） EUWK(固定） EUWJB（自在ST） EUWKB（固定ST） |
 |
| 制電性ウレタン SEUW ステンレス用  |
制電性ウレタンに車輪ホイール部にステンレスを使用。 | 100,125, 150 |
SUNJ-SEUW （自在） SUNK-SEUW（固定） SUNJB-SEUW （自在SＴ) |
 |
【金具がステンレスの場合】車輪だけでなく、金具がステンレスですので耐腐食性が優れていますので、さらに衛生的です。
芯金･金具（旋回部ボール含む）･ベアリングにはステンレス304を使用しています。
自在旋回部は滑らかな動きの二層ベアリングで防塵カバー付
静電気防止キャスターの図面について
静電気防止キャスター（標準スチール仕様）の図面

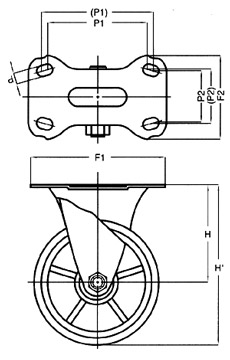

静電気防止キャスター（ステンレス仕様）の図面 *取付穴が長穴
| 許容荷重（最大荷重） | キャスター選定には重要な項目です。安全にお使いいただいた時の１ヶ当たりの荷重の限度を示しています。 |
|---|---|
| 軸径 | 車輪の軸径で、車輪交換の時、適合車輪の確認する時に調べます。 |
| 車輪付高さ H' | 地面からプレートまでの「キャスターの全高」です。この寸法で台車荷台までの高さが計算できます。 |
| 取付座 F1×F2 | キャスターの取付面の寸法です。この寸法で台車側の取付プレートの寸法が決まります。 |
| 取付穴ピッチ P1×P2 | ボルトで取付ける穴の間隔寸法です。台車側の取付穴位置が決まります。 |
| 取付穴径 d | 穴径から判断して取り付けボルト及び穴あけ寸法を決定します。 |
| 偏芯 E | 車輪を旋回させるには偏芯が必要です。この値でキャスターの旋回範囲が計算できます。 |
仕様・価格
制電性ウレタン車輪(EUW)が付いた自在（旋回）キャスター 型式 EUWJ-車輪外径
制電性ウレタン車輪(EUW)が付いた自在（旋回）キャスター。優れた旋回を実現する自在金具と制電性ウレタン車輪(EUW)の組み合わせ。制電性ウレタン車輪(EUW)は耐久性、耐摩耗性に優れています。
| 自在キャスター | 許容荷重kg | 車輪付高さ | 取付座 | 取付穴ピッチ | 取付穴径 | 軸径 | 偏芯 | 価格 | 送料 区分 |
|---|---|---|---|---|---|---|---|---|---|
| 型式・型番 | H' | F1/F2 | P1/P2 | d | D | E | 円 | ||
| EUWJ-75 | 120 | 103 | 82/82 | 63/63 | 9.5 | 10 | 22 | ￥3,310 （税別￥2,100） |
B |
| EUWJ-100 | 180 | 144 | 95/95 | 71/71 | 11.0 | 12 | 35 | ￥3,190 （税別￥2,900） |
B |
| EUWJ-130 | 250 | 177 | 108/108 | 80/80 | 11.5 | 20 | 40 | ￥5,390 （税別￥4,900） |
B |
| EUWJ-150 | 300 | 198 | 120/120 | 90/90 | 11.5 | 20 | 45 | ￥6,270 （税別￥5,700） |
B |
| EUWJ-200 | 400 | 250 | 140/140 | 112/112 | 11.5 | 20 | 58 | ￥9,350 （税別￥8,500） |
B |
型式の数字は、車輪外径(mm)となります。
制電性ウレタン車輪(EUW)が付いた自在（旋回）キャスターストッパー付き
制電性ウレタン車輪(EUW)が付いた自在（旋回）キャスター。優れた旋回を実現する自在金具と制電性ウレタン車輪(EUW)の組み合わせ。制電性ウレタン車輪(EUW)は耐久性、耐摩耗性に優れています。
型式は、EUWJB-車輪外径
| 自在キャスター ストッパー付き |
許容荷重kg | 車輪付高さ | 取付座 | 取付穴ピッチ | 取付穴径 | 軸径 | 偏芯 | 価格 | 送料 区分 |
|---|---|---|---|---|---|---|---|---|---|
| 型式・型番 | H' | F1/F2 | P1/P2 | d | D | E | 円 | ||
| EUWJB-75 | 120 | 103 | 82/82 | 63/63 | 9.5 | 10 | 22 | ￥2,750 （税別￥2,500） |
B |
| EUWJB-100 | 180 | 144 | 95/95 | 71/71 | 11.0 | 12 | 35 | ￥3,740 （税別￥3,400） |
B |
| EUWJB-130 | 250 | 177 | 108/108 | 80/80 | 11.5 | 20 | 40 | ￥5,940 （税別￥5,400） |
B |
| EUWJB-150 | 300 | 198 | 120/120 | 90/90 | 11.5 | 20 | 45 | ￥6,930 （税別￥6,300） |
B |
| EUWJB-200 | 400 | 250 | 140/140 | 112/112 | 11.5 | 20 | 58 | ￥10,010 （税別￥9,100） |
B |
型式の数字は、車輪外径(mm)となります。
制電性ウレタン車輪(EUW)が付いた固定キャスター 型式 EUWK-車輪外径
制電性ウレタン車輪(EUW)が付いた固定キャスター。直進性を実現する固定金具と制電性ウレタン車輪(EUW)の組み合わせ。制電性ウレタン車輪(EUW)は耐久性、耐摩耗性に優れています。
型式は、EUWK-車輪外径
| 固定キャスター | 許容荷重kg | 車輪付高さ | 取付座 | 取付穴ピッチ | 取付穴径 | 軸径 | 価格 | 送料 区分 |
|---|---|---|---|---|---|---|---|---|
| 型式・型番 | H' | F1/F2 | P1/P2 | d | D | 円 | ||
| EUWK-75 | 120 | 103 | 95/72 | 63/40 | 9.5 | 10 | ￥1,760 (税別￥1,600） |
B |
| EUWK-100 | 180 | 144 | 115/80 | 80/45 | 11.0 | 12 | ￥2,530 （税別￥2,300） |
B |
| EUWK-130 | 250 | 177 | 137/93 | 100/56 | 11.5 | 20 | ￥4,510 （税別￥4,100） |
B |
| EUWK-150 | 300 | 198 | 137/93 | 100/56 | 11.5 | 20 | ￥5,500 （税別￥5,000） |
B |
| EUWK-200 | 400 | 250 | 151/102 | 112/63 | 11.5 | 20 | ￥8,360 （税別￥7,600） |
B |
型式の数字は、車輪外径(mm)となります。
制電性ウレタン車輪(EUW)が付いた固定キャスター ストッパー付き
制電性ウレタン車輪(EUW)が付いた固定キャスター。直進性を実現する固定金具と制電性ウレタン車輪(EUW)の組み合わせ。制電性ウレタン車輪(EUW)は耐久性、耐摩耗性に優れています。
型式は、EUWKB-車輪外径
| 固定キャスター ストッパー付 |
許容荷重kg | 車輪付高さ | 取付座 | 取付穴ピッチ | 取付穴径 | 軸径 | 価格 | 送料 区分 |
|---|---|---|---|---|---|---|---|---|
| 型式・型番 | H' | F1/F2 | P1/P2 | d | D | 円 | ||
| EUWKB-75 | 120 | 103 | 95/72 | 63/40 | 9.5 | 10 | ￥2,420 （税別￥2,200） |
B |
| EUWKB-100 | 180 | 144 | 115/80 | 80/45 | 11.0 | 12 | ￥3,190 （税別￥2,900） |
B |
| EUWKB-130 | 250 | 177 | 137/93 | 100/56 | 11.5 | 20 | ￥5,390 （税別￥4,900） |
B |
| EUWKB-150 | 300 | 198 | 137/93 | 100/56 | 11.5 | 20 | ￥6,270 （税別￥5,700） |
B |
| EUWKB-200 | 400 | 250 | 151/102 | 112/63 | 11.5 | 20 | ￥9,350 （税別￥8,500） |
B |
型式の数字は、車輪外径(mm)となります。
静電気防止キャスターの仕様（ステンレス）について
制電性ウレタン(SEUW)が付いた自在（旋回）キャスター 型式 SUNJ-車輪外径-SEUW
制電性ウレタン(SEUW)が付いた自在（旋回）キャスター。優れた旋回を実現する自在金具と制電性ウレタン(SEUW)の組み合わせ。制電性ウレタン(SEUW)は帯電防止に優れています。ホイールはステンレス製。
| 自在キャスター | 許容荷重kg | 車輪付高さ | 取付座 | 取付穴ピッチ | 取付穴径 | 軸径 | 偏芯 | 価格 | 送料 区分 |
|---|---|---|---|---|---|---|---|---|---|
| 型式・型番 | H' | F1/F2 | P1/P2 | d | D | E | 円 | ||
| SUNJ-100SEUW | 150 | 130 | 90/90 | 68/68-71/71 | 11.0 | 10 | 30 | ￥6,710 （税別￥6,100） |
B |
| SUNJ-125SEUW | 210 | 165 | 102/102 | 75/75-80/80 | 11.0 | 12 | 35 | ￥11,000 （税別￥10,000） |
B |
| SUNJ-150SEUW | 250 | 190 | 112/112 | 75/75-90/90 | 11.5 | 12 | 40 | ￥11,550 （税別￥10,500） |
B |
型式の数字は、車輪外径(mm)となります。
制電性ウレタン(SEUW)が付いた自在（旋回）キャスターストッパー付き 型式 SUNJB-車輪外径-SEUW
制電性ウレタン(SEUW)が付いた自在（旋回）キャスター。優れた旋回を実現する自在金具と制電性ウレタン(SEUW)の組み合わせ。制電性ウレタン(SEUW)は帯電防止に優れています。ホイールはステンレス製。
| 自在キャスターストッパー付き | 許容荷重kg | 車輪付高さ | 取付座 | 取付穴 ピッチ |
取付穴径 | 軸径 | 偏芯 | 価格 | 送料 区分 |
|---|---|---|---|---|---|---|---|---|---|
| 型式・型番 | H' | F1/F2 | P1/P2 | d | D | E | 円 | ||
| SUNJB-100SEUW | 150 | 130 | 90/90 | 68/68-71/71 | 11.0 | 10 | 30 | ￥7,700 （税別￥7,000） |
B |
| SUNJB-125SEUW | 210 | 165 | 102/102 | 75/75-80/80 | 11.0 | 12 | 35 | ￥12,100 （税別￥11,000） |
B |
| SUNJB-150SEUW | 250 | 190 | 112/112 | 75/75-90/90 | 11.5 | 12 | 40 | ￥12,650 （税別￥11,500） |
B |
型式の数字は、車輪外径(mm)となります。
制電性ウレタン(SEUW)が付いた固定キャスター 型式 SUNK-車輪外径-SEUW
制電性ウレタン(SEUW)が付いた固定キャスター。直進性を実現する固定金具と制電性ウレタン(SEUW)の組み合わせ。制電性ウレタン(SEUW)は帯電防止に優れています。ホイールはステンレス製。
| 固定キャスター | 許容荷重kg | 車輪付高さ | 取付座 | 取付穴ピッチ | 取付穴径 | 軸径 | 価格 | 送料 区分 |
|---|---|---|---|---|---|---|---|---|
| 型式・型番 | H' | F1/F2 | P1/P2 | d | D | 円 | ||
| SUNK-100SEUW | 150 | 130 | 110/80 | 80/45-90/50 | 11.0 | 10 | ￥5,500 （税別￥5,000） |
B |
| SUNK-125SEUW | 210 | 165 | 140/85 | 100/56-112/53 | 11.0 | 12 | ￥8,800 （税別￥8,000） |
B |
| SUNK-150SEUW | 250 | 190 | 140/85 | 100/56-112/53 | 11.5 | 12 | ￥9,350 （税別￥8,500） |
B |
型式の数字は、車輪外径(mm)となります。
