大きな荷物を小回り良く運搬できる台車を提案しました

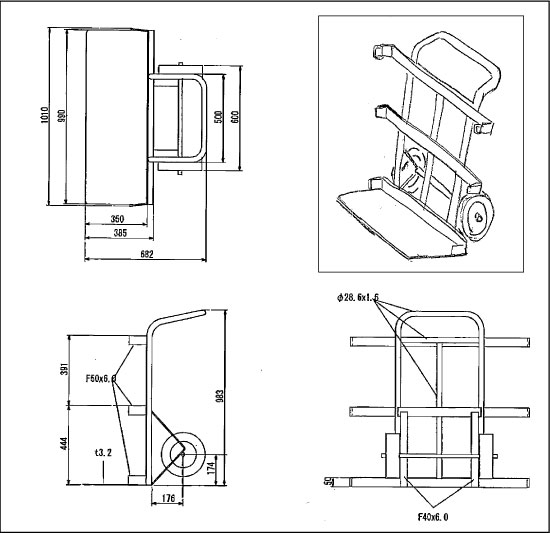

大きな荷物を運ぶ2輪車の図面


この図面の台車を提案しました

お客様から、大きいサイズの荷物を2輪車(ねこ車)で運搬したいご要望がありました。普段、小さな荷物で2輪車(ねこ車)を使用されて、メリットである「小回り」を大きなサイズで実現したいとご要求されました。

しかし、2輪車(ねこ車)は荷物の重量とのバランスを保ちながら運搬する台車のため、軽量で小さな荷物を運搬するのに適しています。

このことをご理解いただき提案致しました。まず台車を荷物サイズに合わせました。すくい板の拡張、背板の拡張、荷帯取付用フック、大径の車輪の使用など改善を進めました。そのイメージが下図です。

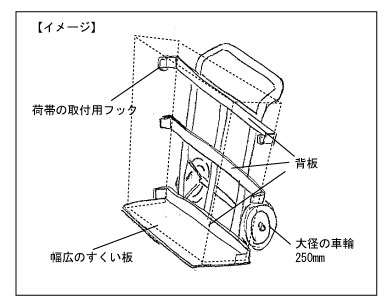

大きなサイズの荷物を運ぶための改善イメージ

一般に販売されている2輪車(ねこ車)は、すくい板サイズで470×250mmです。そして最大荷重は200kgです。今回はすくい板を990mmに拡張しています。重量は同じぐらいです。

2輪車の特注は、すくい板は500×250mmぐらいで、荷物重量は200kg以内に抑えた方がよいと思います。無理をするとバランスを崩し荷物を倒しかねないです。またすくい板の根元に負担がかかり破損する可能性があります。

一般に販売されている2輪車(ねこ車)型式2011

一般に販売されている2輪車(ねこ車)型式2011
