5トンの重量物を安全に運搬する構内台車

積載物が超重荷重のため、できるだけ安定した運搬がしたい。5トンの荷物を安全に運ぶ足回りから考えました。

こんなところを工夫、改善しました

積載面高さが指定あるため足回りを強化して対応しました。また積載物が円形であるため荷台両端にアングルを設置しました。

タイヤはノーパンク、ハブ仕様のサイズ5.00-8をダブルで後輪に使用しています。また前輪は4.00-8のシングルタイヤとなっています。

最大積載荷重5000kg。２ＷＳナックル機構採用。超重荷重用運搬台車。

そして効果は？

頑丈な足回りにすることで安定した運搬作業ができるようになりました。

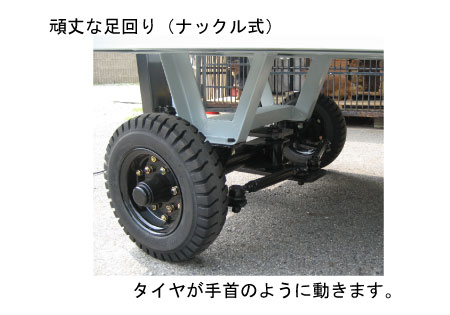

旋回部機構は、ホイールベースが維持できるナックル式を採用し、超重荷重用に対応しました。台車本体は、重心を考えリヤ軸をセンター側へ移動しました。

現在、前輪と後輪でタイヤサイズが違うモデルはバランスが悪いためご対応しておりません。
シングルタイプの場合はタイヤサイズ650-10、ダブルタイヤの場合はタイヤサイズ500-8以上を推奨させていただきます。
