中荷重用手押し・けん引対応キャスター(準受注生産品)

トップキャスター > 中荷重用手押し・けん引対応キャスター

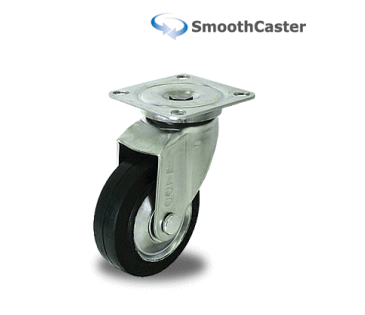

中荷重用手押し・けん引対応 スムースキャスター

従来のスタンダードプレスキャスターに比べ、騒音を抑制。旋回部にスラストとラジアルの二層ベアリングを装備。旋回軸には緩み止め防止対策あり。旋回部の動きは軽快で、方向転換も容易。車輪もラジアルベアリングを入れた高品質モデル。低速けん引時速最大4km/hまで対応。(100φ、130φは低速2km/h推奨)


使用用途:

工場内各種運搬車、屋外使用の運搬車、無人搬送機補助キャスターなどの足回り。


二層ベアリング構造とボルト部加締め対策(150φ、200φ)でけん引にも対応(100φ・130φは緩み止め溶剤にて対応)

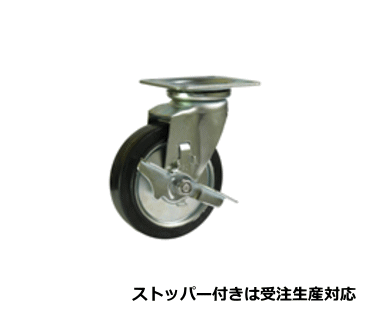

ストッパー付きは完全特注扱いのモデルのため見積依頼をお願い致します。

ゴム車輪以外に、ウレタン車輪、ナイロン車輪、抗菌ホワイトウレタン車輪、ジェンゴム車輪、スーパーソリッド車輪も対応可能。
但しジェンゴムの場合は手押しでの使用のみ。車輪についてはこちらをご覧ください。※このキャスターで使用する際は全モデルラジアルベアリング仕様でのご案内となります。

図面

許容荷重(最大荷重) キャスター選定には重要な項目です。安全にお使いいただいた時の1ヶ当たりの荷重の限度を示しています。
軸径 車輪の軸径で、車輪交換の時、適合車輪の確認する時に調べます。
車輪付高さ 地面からプレートまでの「キャスターの全高」です。この寸法で台車荷台までの高さが計算できます。
取付座 キャスターの取付面の寸法です。この寸法で台車側の取付プレートの寸法が決まります。()内は固定金具。
取付穴ピッチ ボルトで取付ける穴の間隔寸法です。台車側の取付穴位置が決まります。()内は固定金具。
取付穴径 穴径から判断して取り付けボルト及び穴あけ寸法を決定します。
偏芯 E 車輪を旋回させるには偏芯が必要です。この値でキャスターの旋回範囲が計算できます。

 仕様・価格

自在キャスター



自在キャスター(旋回)。旋回する自在金具とゴム車輪の組み合わせ。
CWは1ランク上のベアリングを使用たモデル。※受注品











自在キャスター 車輪径 車輪幅 許容荷重 車輪付高さ 取付座 取付穴ピッチ 取付穴径 軸径 偏芯 単価(税別) 送料
区分
型番・型式 mm mm  kg H' F1/F2 P1/P2 d D E 円(税別)
CWJS-100 100 35 130 144 90/90 68/68/-71/71 11.0 12 35 ¥2,600 B
CWJS-130 130 42 180 177 112/112 75/75-90/90 11.5 20 40 ¥3,300 B
CWJS-150 150 45 200 198 112/112 75/75-90/90 11.5 20 45 ¥3,500 B
CWJS-200 200 45 250 250 140/140 100/100/-115/115 11.5 20 58 ¥4,700 B

単位はmmとなります。

・参考納期約実働6日間~



上記と一緒に使用可能な固定キャスター 型式 CWK-車輪外径

ゴム車輪が付いた固定キャスター。直進性を実現する固定金具とゴム車輪の組み合わせ。ゴム車輪は反発弾性に優れ、少々荒れた路面でも衝撃を緩和し安定した走行を実現します。
200φは金具共通です。CWは1ランク上のベアリングを使用たモデル。※受注品
使用している車輪はこちらを参照下さい

固定キャスター 許容荷重 車輪付高さ 取付座 取付穴ピッチ 取付穴径 軸径 単価 送料区分
 型式  kg H' F1/F2 P1/P2 d D 円(税別)
CWK-100 130 144 115/79 80/45 11.0 12 ¥1,000 C
CWK-130 180 177 137/93 100/56 11.5 20 ¥1,400 B
CWK-150 200 198 137/93 100/56 11.5 20 ¥1,600 B
CWK-200 250 250 151/100 112/63 11.5 20 ¥2,400 B

※寸法はmmです。
・参考納期実働6日程度~。
