構内トレーラーなどけん引される台車のキャスター

鋼板製ノーパンクタイヤキャスター

鋼板構造で重荷重用に設計されたノーパンクタイヤ用キャスター。構内用トレーラーのけん引足回りに最適です。とにかく頑丈です。タイヤはハブタイプを使用しています。


公道、乗用、農地など構内トレーラーを超える運搬車へは対応しておりません。


構内トレーラー図面

けん引される台車の足回りに最適です。

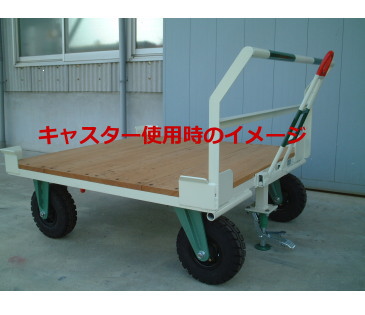

けん引される台車は強制的に無理な力が加わることが多いし、車輪の回転も速くなるため、耐久性が一般キャスターに比べ必要です。この鋼板製ノーパンクタイヤキャスターは対応できる設計になっています。右のように構内トレーラーに配置することが多いです。

商品の図面について

鋼板製ノーパンクタイヤキャスター 自在図面(旋回タイプ)

鋼板製ノーパンクタイヤキャスター 自在図面

鋼板製ノーパンクタイヤキャスター 固定図面

鋼板製ノーパンクタイヤキャスター 固定図面

図面の説明(台車に取付けるのに重要な項目です)

許容荷重(最大荷重) キャスター選定には重要な項目です。安全にお使いいただいた時の1ヶ当たりの荷重の限度を示しています。
軸径 K 車輪の軸径で、車輪交換の時、適合車輪の確認する時に調べます。
車輪付高さ H 地面からプレートまでの「キャスターの全高」です。この寸法で台車荷台までの高さが計算できます。
取付座 A(A1)×A(A2) キャスターの取付面の寸法です。この寸法で台車側の取付プレートの寸法が決まります。()内は固定金具。
取付穴ピッチ B(B1)×B(B2) ボルトで取付ける穴の間隔寸法です。台車側の取付穴位置が決まります。()内は固定金具。
取付穴径 d 穴径から判断して取り付けボルト及び穴あけ寸法を決定します。14mm
偏芯 E 車輪を旋回させるには偏芯が必要です。この値でキャスターの旋回範囲が計算できます。

各商品の仕様について

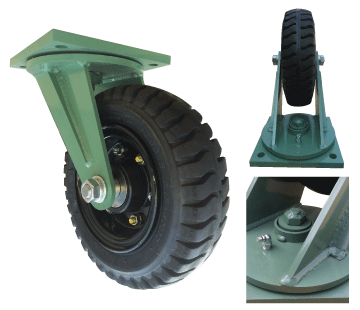

牽引用 鋼板製 自在キャスター ノーパンクタイヤ付  KPJ

自在キャスター。旋回機能と車輪回転機能を持つキャスター。特にけん引時は旋回部に負荷がかかるため、頑丈な構造となっています。

ノーパンクタイヤは軸受けにハブ部品を使用し、しっかり車体を支えます。イメージとしてフォークリフトに使用されるタイヤの小径と思って下さい。

牽引用 鋼板製 自在キャスター ノーパンクタイヤ付  KPJ
型式 車輪 許容荷重kg 軸径 車輪付高さ 取付座 取付穴ピッチ 取付穴径 偏芯
UT300-5KPJ 3.00-5 300 25 300 175/175 140/140 14 100
UT350-5KPJ 3.50-5 380 25 370 195/195 160/160 14 75
型式 インチ kg K H A B d E
型式 本体価格 税込価格 備考
UT300-5KPJ \23,920 \25,833
UT350-5KPJ \34,390 \37,141

ご注文の場合、このページ最後の「この商品ご購入について」でご注文フォーム(メール)「ご注文フォーム」からご注文できます。

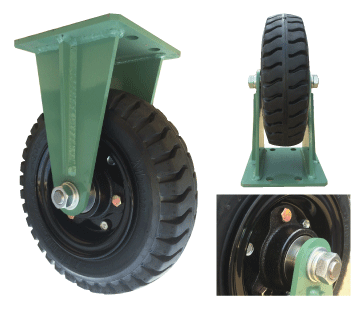

牽引用 鋼板製 固定キャスター ノーパンクタイヤ付  KPK

固定キャスター。直進性を維持する車輪回転機能を持つキャスター。台車が蛇行しないように走行させます。

ノーパンクタイヤは軸受けにハブ部品を使用し、しっかり車体を支えます。イメージとしてフォークリフトに使用されるタイヤの小径と思って下さい。

牽引用 鋼板製 固定キャスター ノーパンクタイヤ付  KPK
型式 車輪 許容荷重kg 軸径 車輪付高さ 取付座 取付穴ピッチ 取付穴径
UT300-5KPK 3.00-5 300 25 300 150/150 50/120 14
UT350-5KPK 3.50-5 380 25 370 195/195 160/160 14
型式 インチ kg K H A1×A2 B1×B2 d
型式 本体価格 税込価格 備考
UT300-5KPK \16,650 \17,982
UT350-5KPK \28,540 \30,823

ご注文の場合、このページ最後の「この商品ご購入について」でご注文フォーム(メール)「ご注文フォーム」からご注文できます。


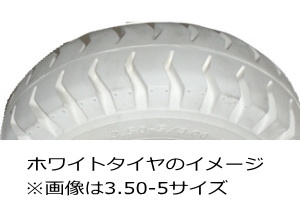

鋼板製ノーパンクタイヤキャスター用タイヤ

鋼板製ノーパンクタイヤキャスター用タイヤ。ノーパンクタイヤ、ホイール、ハブ、ベアリングを組み立てた構造となっています。

構内の屋外走行に適したタイヤとなっています。パンクの心配なく運搬作業ができます。

金具用ノーパンクタイヤ UT-K 型
タイヤ型式 許容荷重kg タイヤ巾mm 車輪外径mm ベアリング 軸径mm
UT3.00-5K 300 74 260 6205ZZ 25
UT3.50-5K 370 96 302 6205ZZ 25
型式 本体価格 税込価格 備考
UT300-5K \11,320 \12,225
UT350-5K \13,900 \15,012

ご注文の場合、このページ最後の「この商品ご購入について」でご注文フォーム(メール)「ご注文フォーム」からご注文できます。

動画で見る【鋼板製ノーパンクタイヤキャスター】(Youtube動画)

関連商品:特注でストッパーを取り付けできます。

鋼板製ノーパンクタイヤキャスター用ストッパー(受注生産品)

鋼板製ノーパンクタイヤキャスター用ストッパー

台車は停止時に輪止め、ストッパーをかけないと、勝手に動き出す可能性があります。危険です。

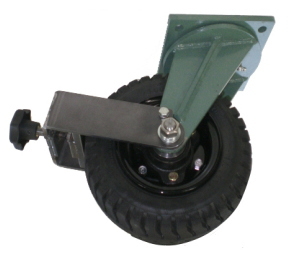

弊社では写真のようなストッパーを製作しました。ノブを回すことでタイヤを押し付け回転を止めます。 2015/9/1現在、ストッパーの設定はUT3.00-5KPJのみご対応可能となります。完全受注生産、約45日程度~。

この商品ご購入について

自在キャスター

型式 本体価格 税込価格 備考
UT300-5KPJ \23,920 \25,833
UT350-5KPJ \34,390 \37,141

固定キャスター

型式 本体価格 税込価格 備考
UT300-5KPK \16,650 \17,982
UT350-5KPK \28,540 \30,823

タイヤ

型式 本体価格 税込価格 備考
UT300-5K \11,320 \12,225
UT350-5K \13,900 \15,012

当サイトでご購入できます。下記のリンクをクリックしていただければ、該当ページ「注文書フォーム」へリンクします。そちらでご記入お願い申し上げます。

「注文書フォーム」へ

あらかじめ「型式」をメモしていただきご準備下さい。その型式をご記入していただくことになります。弊社ではショッピングカートシステムを採用していませんのでご了承下さい。


ご注文方法(送料・お支払い方法)については、下記のページで説明しています。ご確認下さい。


また上記のフォームで送信できない場合、下記のアドレスからご送信下さい。

e-mail:chubu-sangyo@soleil.ocn.ne.jp

お客様の書式でご注文される場合は、下記の項目を必ずご記入下さい。

貴社の注文書をご利用される場合の必要事項
  • 商品名   型式
  • 注文数
  • 会社名
  • 部署名(工場、営業所なども含む)
  • 担当者名
  • 郵便番号
  • 住所
  • 電話番号
  • ファックス
  • 支払い方法 前払い、または代引き

納入先と請求先が違う場合は、それぞれお書き下さい。注番があれば、ご記入下さい。

e-mail:chubu-sangyo@soleil.ocn.ne.jp

ファックス 052-611-1097

ご不明な点は電話 052-611-1098 へご連絡下さい。

送料について

  • 本州は 4個まで 2,700円(税別) 5個以上は別途
  • 北海道、四国、九州は 4個まで 3,500円(税別) 5個以上は別途
  • 沖縄、離島は別途お見積りになります。

ご不明な点は弊社スタッフへお気軽にお聞き下さい。
