軽量台車用 段差乗り越えキャスター

トップキャスター > 軽量台車用 段差乗り越えキャスター

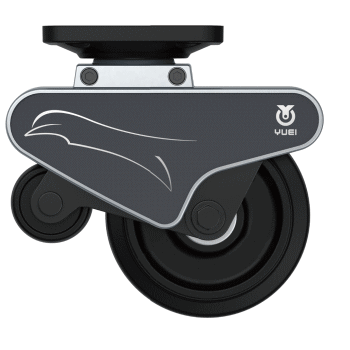

軽量台車用 段差乗り越えキャスター

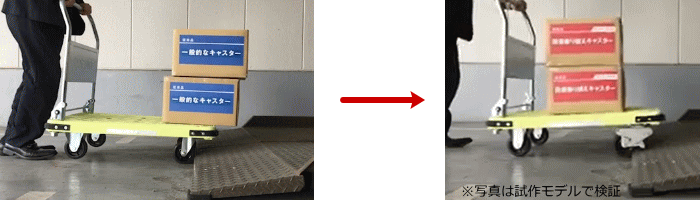

 前輪と後輪が同時に動き段差を乗り越えます。後輪が段差に押し返される力を前輪が路面を押す力に変換し後輪をが持ち上がることにより段差を乗り越えます。軽量な荷重100kg未満の重量が推奨、ゴム車輪125φのモデル。
高荷重には向きません。

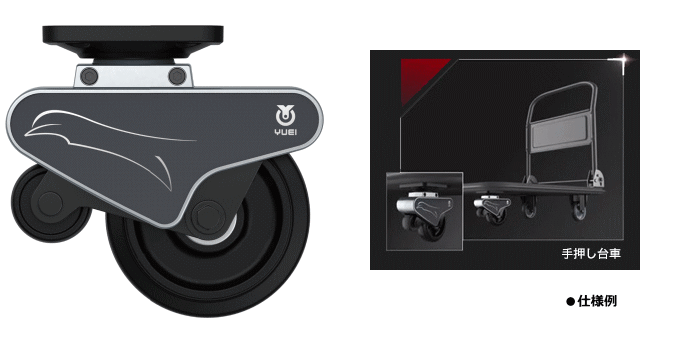

下記の写真の様なプラスチック台車で荷重を低くしてご使用下さい。



使用用途:
100kg程度までの軽量台車向け。

製造元:㈱ユーエイ

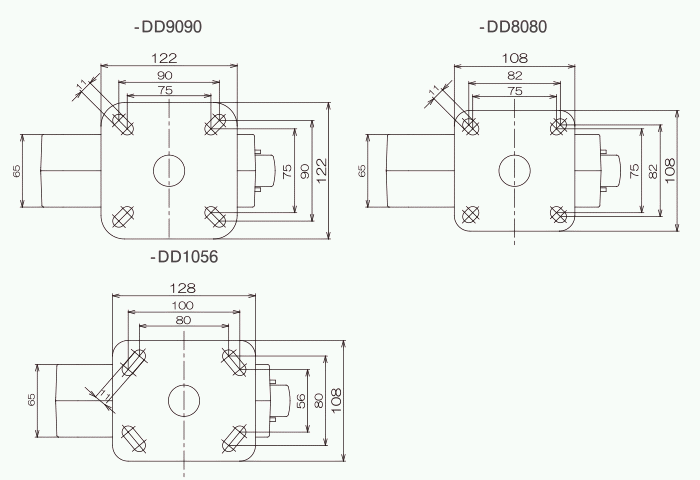

図面





 仕様・価格

段差乗り越えキャスター
サイズは1種ゴム車輪125φのみ。















型番 許容
荷重
車輪径 車輪幅 車輪付高さ 取付座 取付穴ピッチ 取付穴径 偏芯 旋回
半径
単価 送料
区分
 型式 kg  mm mm mm mm mm mm mm mm 円(税別)
BPT125RHKP2SF-DD8080 100 125
(50)
34
(28)
177 108x108 82x82
(75x75)
11 45 115 ¥20,000 B
BPT125RHKP2SF-DD9090 100 125
(50)
34
(28)
177 122x122 90x90
(75x75)
11 45 115 ¥20,000 B
BPT125RHKP2SF-DD1056 100 125
(50)
34
(28)
177 128x108 100x56
(80x70)
11 45 115 ¥20,000 B
型式 kg ()内は副輪
参考納期約1週間程度~
型式の数字は車輪径を示します。寸法はmm単位です。
※ご注意点 キャスター1個当たりの単価です。
