重量戸車シリーズ ナイロン車輪

トップキャスター一覧 > 軽量用戸車  ナイロン車輪

軽量戸車 ナイロン車輪

直進の軌道上を移動させる場合に利用します。軌道重量積載物運搬、門扉などに使用されます。 車輪は、ほこり等に強い密閉型でダブルベアリング装着のMCナイロン車輪です。金具はユニクロメッキ仕上げの鋼板製です。


この重量戸車は、設備用の軌道ガイド車輪でありません。精度をお求めの場合は、LMガイド(機械設備部品)などをご検討下さい。本来の目的以外の使用は。お客様責任となります。ご注意下さい。


中部産業の門

軽量な扉などに

門扉には重量タイプがありますがすが、このモデルは軽量な扉に向いております。※車輪は当社門扉使用例。

車輪はMCナイロン ブルー色となります。
RoHS対応済み。
なお、当社ではレールをご用意しておりません。お客様でご調達下さい。

車輪種類

重量戸車タイプ レール形状 車輪サイズmm 型式
V型溝ナイロン車輪 アングル用 75,90,105,120 CVM-車輪サイズ

仕様・価格

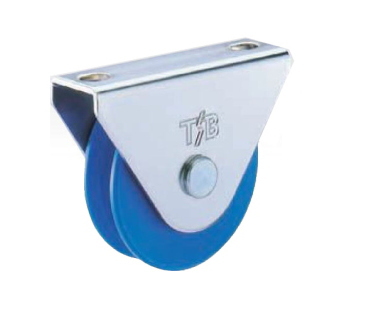

V溝車輪


【特徴】車輪の溝がV字に加工されているため、車輪がレールがV字の頂点に寄ろうとする動きをするため、脱線を防ぎながら軌道レールに沿って走行します。

ナイロン車輪タイプです。

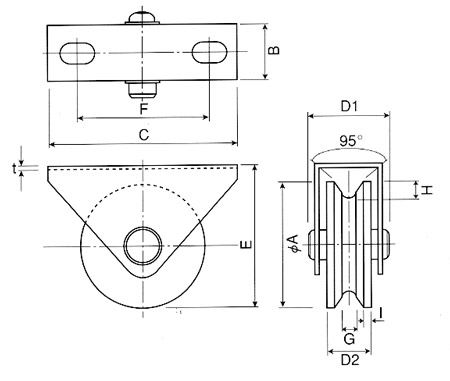

重量戸車V型図面

型番 車輪径 金具幅 金具長さ 総幅x軸径 車輪総幅 車輪高さ 取付ピッチ 溝幅 溝高さ - 金具厚み 耐荷重 単価(税別) 送料
区分
A B C D1 D2 E F G H I t kgf 円(税別)
CVM-75 75 37.0 120 47×13パイ 26 88 95×11φ 7 8.5 4.0 3.2 100 ¥3,900 C
CVM-90 90 37.0 120 47×13パイ 26 96 95×11φ 7 9.0 4.0 3.2 150 ¥4,700 B
CVM-105 105 39.5 145 52×16パイ 28 118 115×11φ 7 11.0 4.3 3.2 200 ¥6,900 B
CVM-120 120 39.5 145 52×16パイ 28 126.5 115×11φ 7 11.0 4.3 3.2 250 ¥7,700 B
単位はmmです。
参考納期は実働5日程度~
